Korea No.1 전력기기 부품 기업
1. 주조 공정

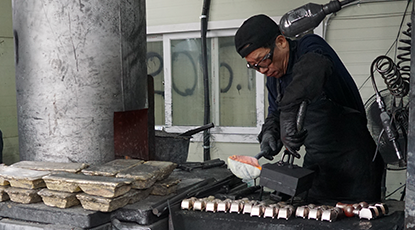

Ingot을 용해 후 주조틀을 이용하여 주물 (부스바,클램프 등)을 생산하는 공정
2. 후처리 공정

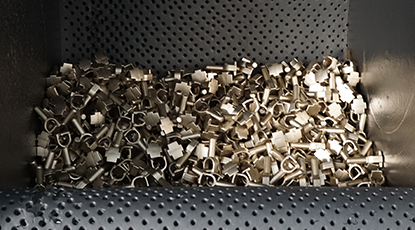

생성된 주물의 후처리(절단 및 연마) 공정
3. 가공 공정
부스바 및 동봉 등의 1차 가공품을

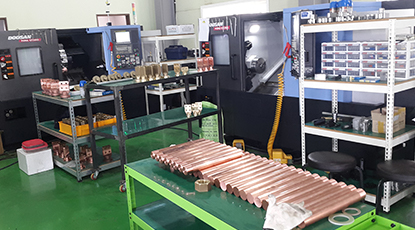

MCT, CNC로 가공하는 공정

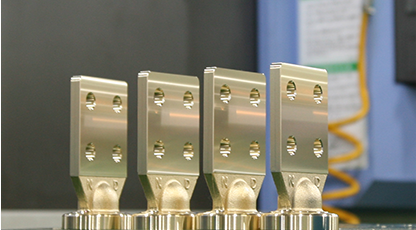

4. 도금
가공된 부스바 등에 대한 도금 공정 (외주)
5. 조립
1차 조립(도체) : 부스바 와 동봉 결합 공정
2차 조립(최종) : 도체, 애자, 가스킷의 최종 조립 공정

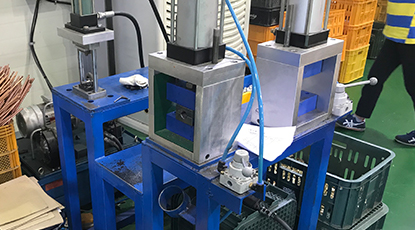

6. 완제품 검사
완제품 치수, 외관, 공압, 도전율 검사

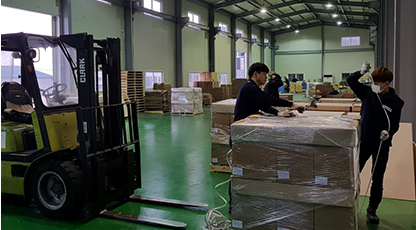

7. 포장 및 출고
포장 및 출고
자재입고검사
수입검사
융해
주조
자주검사
후처리
(절단 및 연마)
자주검사
| 검사항목 | 관리품목 | 관리항목 | 관리방법 | 검수자 |
|---|---|---|---|---|
| 입고검사 | INGOT | KS규격 준수여부 | Mill Sheet(Lot별) | QC 담당자 |
| 자주검사(주조공정) | 주물(부스바 등) | 도면대비치수 | 체크검사(최초제품) | 작업자 |
| 자주검사(후처리공정) | 주물(부스바 등) | 외관결함여부 | 전수검사 | 작업자 |
| 검사항목 | 관리품목 | 관리항목 | 관리방법 | 검수자 |
|---|---|---|---|---|
| 수입검사 | 주물(애관)등 | 성분확인 | 분기별 불시검사 | QC 담당자 |
| 도면대비치수 | 각 모델별 1 pcs | QC 담당자 |
투입 전 검사
MCT 가공
CNC 가공
자주검사
도금
수입검사
| 검사항목 | 관리품목 | 관리항목 | 관리방법 | 검수자 |
|---|---|---|---|---|
| 투입 전 검사 | 부스바 등 | 외관결함여부 | 전수검사 | 작업자 |
| 도면대비치수 | 체크검사(가공전 1 Sample) | 작업자 | ||
| 자주검사 | 부스바 등 | 제품면 조도 | 전수검사 | 작업자 |
| 도면대비치수 | 체크검사(Lot당 최초제품) | 작업자 |
| 검사항목 | 관리품목 | 관리항목 | 관리방법 | 검수자 |
|---|---|---|---|---|
| 수입검사 | 부스바 등 | 자체규격 : 10μm | Mill Sheet(Lot별) | QC 담당자 |
자재입고검사
CNC 가공
자주검사
| 검사항목 | 관리품목 | 관리항목 | 관리방법 | 검수자 |
|---|---|---|---|---|
| 수입검사 | 봉재 및 너트 |
KS규격 준수여부 | Mill Sheet(Lot별) | QC 담당자 |
| 도면대비치수 | 체크검사(Lot당 2pcs) | QC 담당자 | ||
| 자주검사 (CNC공정) |
봉재 및 너트 등 |
도면대비치수 | 전수검사 | 작업자 |
| 심봉 및 나사 결합도 | 체크검사(작업자1/10pcs) | 작업자 |
투입 전 검사
조립(도체)
자주검사
조립(최종)
자주검사
| 검사항목 | 관리품목 | 관리항목 | 관리방법 | 검수자 |
|---|---|---|---|---|
| 투입 전 검사 | 애관 | 도면대비치수 | 전수검사 | 작업자 |
| 기울기 및 표면상의 결함여부 | 전수검사 | 작업자 | ||
| 자주검사 | 도체(부스바+ 동봉) | 조립토크 | 전수검사 | 작업자 |
| Soldering면 오염여부 | 전수검사 | 작업자 | ||
| 최종(도체+애자+가스킷) | 도면대비치수 | 전수검사 | 작업자 |
치수 검사
외관 검사
공압 검사
도전율 검사
| 검사항목 | 관리품목 | 관리항목 | 관리방법 | 검수자 |
|---|---|---|---|---|
| 치수검사 | 부싱(완제품) | 도면 대비 치수 (허용공차 비표기시 3%이내) |
전수검사 | QA 담당자 |
| 외관검사 | 부싱(완제품) | 조립상태 및 표면상의 결함여부 | 전수검사 | QA 담당자 |

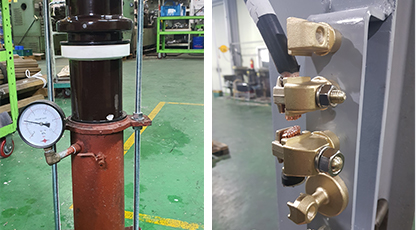

| 공압검사 | 부싱(완제품) | 자체기준:0.7MPa | 체크검사(Lot별) | QA 담당자 |
| 도전율검사 | 부싱(완제품) |
고객 기준 및 자체기준(순동환산) - 동 단조 : 95% - 동 주물 : 80% - 황동 : 24% - 청동 : 13% |
고객요청 시 (동일Lot별 1pcs) | QA 담당자 |
투입 전 검사
포장
자주검사
출고
출고품외 보관
| 검사항목 | 관리품목 | 관리항목 | 관리방법 | 검수자 |
|---|---|---|---|---|
| 투입 전 검사 | 부싱 | 수량 파악 | 전수검사 | 작업자 |
| 자주검사 | 부싱 | 포장상태 | 전수검사 | QC 담당자 |
