고압 부싱 (국내용)

대한민국 NO.1 전력기기 부품 기업

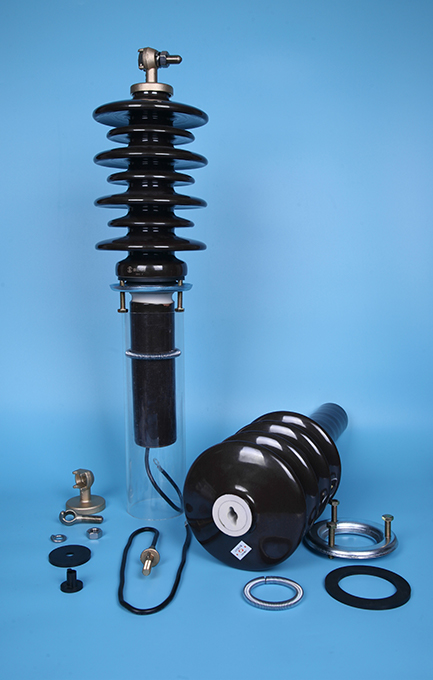

고압부싱 (국내용)

High Voltage Anti-Pollution Bushing

Primary Anti-Pollution
Bushing (Porcelain)

Insulator Porcelain
Rated Voltage 22.9 kV
Rated Current 20 ~ 40 A
Type Lead Wire
(6 or 10 SQ)
BIL 125 kV
High Voltage Anti-Pollution Bushing

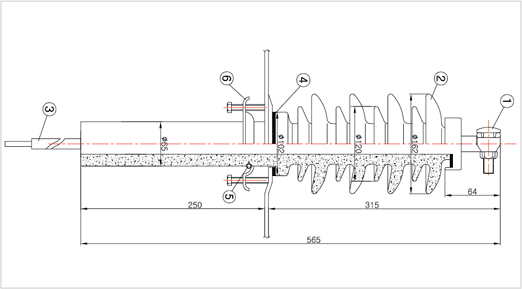

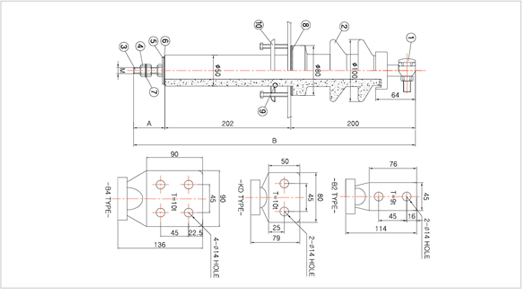

설계도

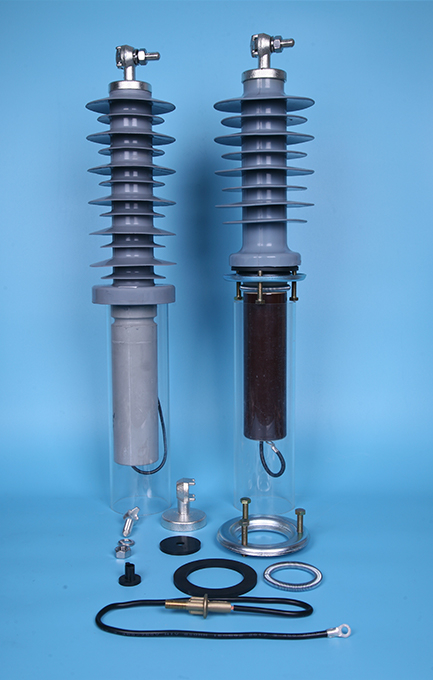

High Voltage Anti-Pollution Bushing

Primary Anti-Pollution
Bushing (Polymer)

Insulator (Core) Polymer + FRP
Polymer + Porcelain
Rated Voltage 22.9 kV
Rated Current 20 ~ 40 A
Type Lead Wire
(6 or 10 SQ)
BIL 125 kV
High Voltage Anti-Pollution Bushing

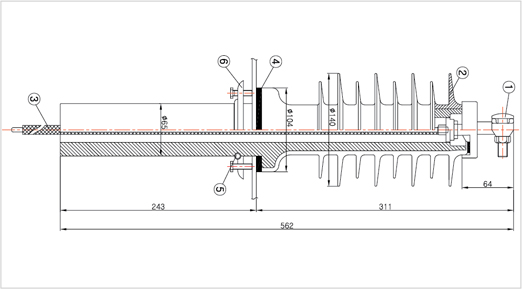

설계도

남도제품의 특장점

남도전기공업만이 가진 특별함
30년 노하우의 기술

View

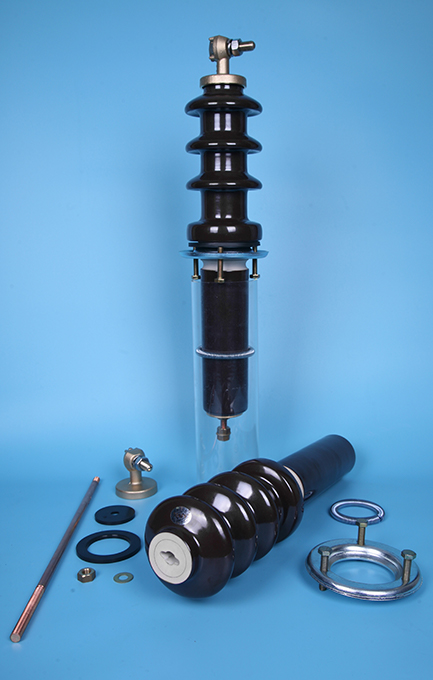

High Voltage Bushing 7.2KV 2R

Primary
Bushing 7.2kV 2R

Rated Voltage 7.2 kV
Rated Current 20 ~ 1200 A
Type Lead Wire or Stud
BIL 60 kV
Flange Type 4 types
Fitting Type Clamp or Busbar
High Voltage Bushing 7.2KV 2R
설계도

남도제품의 특장점

남도전기공업만이 가진 특별함
30년 노하우의 기술

View

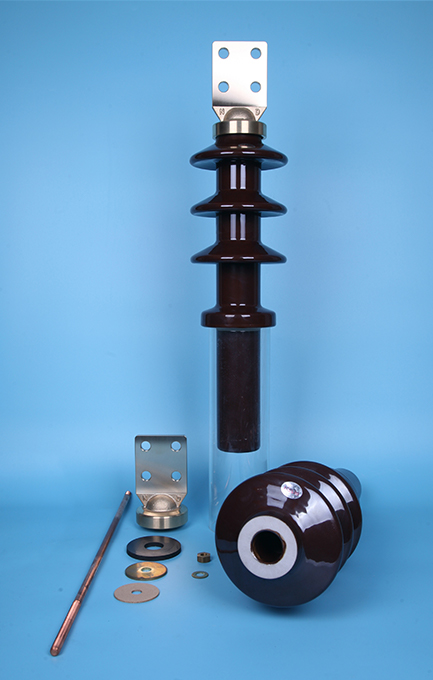

High Voltage Bushing 11.4KV 3R

Primary
Bushing 11.4kV 3R

Rated Voltage 11.4 kV
Rated Current 20 ~ 1200 A
Type Lead Wire or Stud
BIL 95 kV
Flange Type 4 types
Fitting Type Clamp or Busbar
High Voltage Bushing 11.4KV 3R
설계도

남도제품의 특장점

남도전기공업만이 가진 특별함
30년 노하우의 기술

View
High Votage Bushing 25.8KV 6R

Primary
Bushing 25.8kV 6R

Rated Voltage 25.8 kV
Rated Current 20 ~ 1200 A
Type Lead Wire or Stud
BIL 95 kV
Flange Type 4 types
Fitting Type Clamp or Busbar
High Votage Bushing 25.8KV 6R
설계도

남도제품의 특장점

남도전기공업만이 가진 특별함
30년 노하우의 기술

View
High Voltage Bushing 33KV 7R

Primary
Bushing 33kV 7R

Rated Voltage 33 kV
Rated Current 20 ~ 1200 A
Type Lead Wire or Stud
BIL 150 kV
Flange Type 4 types
Fitting Type Clamp or Busbar
High Voltage Bushing 33KV 7R
설계도

남도제품의 특장점

남도전기공업만이 가진 특별함
30년 노하우의 기술

View
High Voltage Bushing 34.5KV 11R

Primary
Bushing 34.5kV 11R

Rated Voltage 34.5 kV
Rated Current 20 ~ 1200 A
Type Lead Wire or Stud
BIL 150 kV
Flange Type 4 types
Fitting Type Clamp or Busbar
High Voltage Bushing 34.5KV 11R
설계도

남도제품의 특장점

남도전기공업만이 가진 특별함
30년 노하우의 기술

View

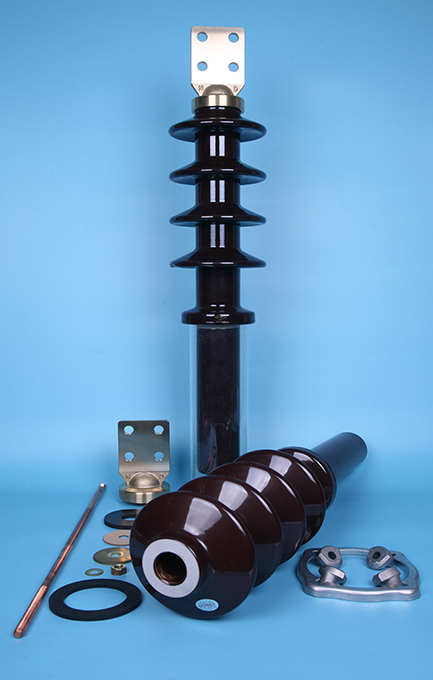

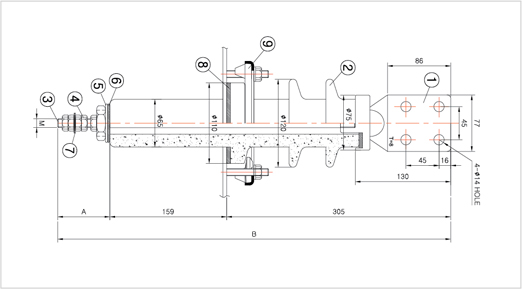

Low Votage Bushing 7.2KV 2R
IEC 규격 고압부싱

Low Voltage
Bushing 7.2KV 2R

Low Votage Bushing 7.2KV 2R

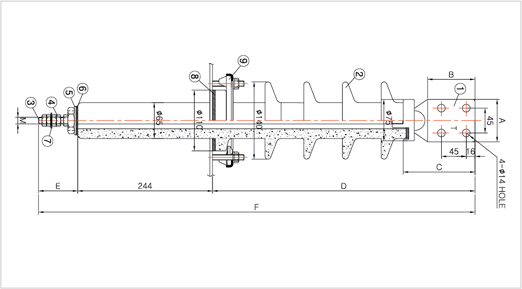

설계도 설계도

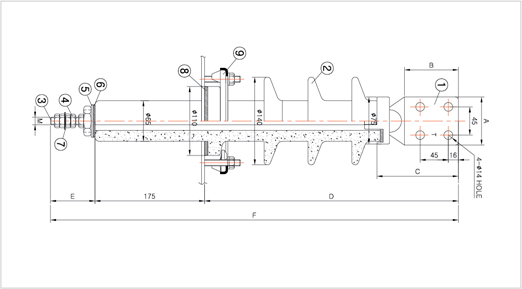

설계도
제품 사양
품목 정격전압 정격전류 규격 도번 A B C D E F T
2단 7.2KV 200A M12 NDBH4200 77 86 130 305 71 535 8
400A M16 NDBH4201 77 86 130 305 81 545 8
600A M20 NDBH4202 77 86 130 305 91 555 10
800A M24 NDBH4203 77 86 130 305 101 565 12
2단 7.2KV 1,200A M30 NDBH4204 77 86 135 330 121 610 12
2,000A M42 NDBH4206 103 109 170 365 151 675 20
3,000A M50 NDBH4208 103 109 170 365 176 700 20
번호 부품명 재질
1 부싱 터미널 황동 3종
2 애자 도기
3 심봉 동
4 너트 황동
5 와샤 황동
6 가스켓 화이바
7 와샤 황동
8 팩킹 고무 혹은 콜크
9 후렌치 알루미늄

남도제품의 특장점

남도전기공업만이 가진 특별함
30년 노하우의 기술

View
High Votage Bushing 7.2KV 2R
IEC 규격 고압부싱

High Voltage
Bushing 7.2KV 2R

High Votage Bushing 7.2KV 2R
설계도 설계도
설계도
제품 사양
품목 정격전압 정격전류 규격 도번 A B C D E F T
2단 7.2KV 200A M12 NDBH4200 77 86 130 305 71 535 8
400A M16 NDBH4201 77 86 130 305 81 545 8
600A M20 NDBH4202 77 86 130 305 91 555 10
800A M24 NDBH4203 77 86 130 305 101 565 12
2단 7.2KV 1,200A M30 NDBH4204 77 86 135 330 121 610 12
2,000A M42 NDBH4206 103 109 170 365 151 675 20
3,000A M50 NDBH4208 103 109 170 365 176 700 20
번호 부품명 재질
1 부싱 터미널 황동 3종
2 애자 도기
3 심봉 동
4 너트 황동
5 와샤 황동
6 가스켓 화이바
7 와샤 황동
8 팩킹 고무 혹은 콜크
9 후렌치 알루미늄

남도제품의 특장점

남도전기공업만이 가진 특별함
30년 노하우의 기술

View

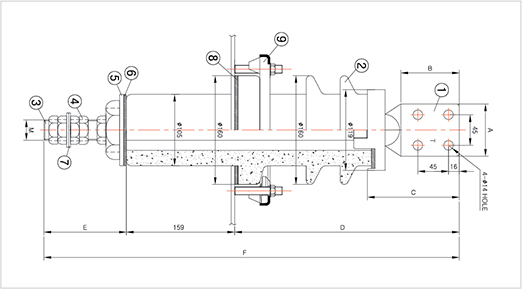

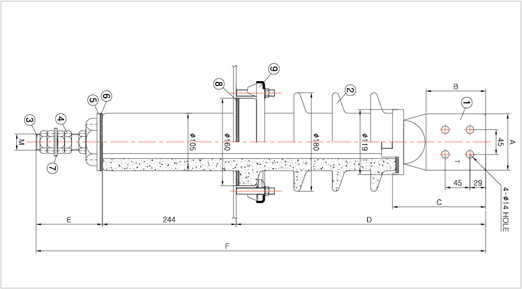

Low Voltage Bushing 15KV 3R
IEC 규격 고압부싱

Low Voltage
Bushing 15KV 3R

Low Voltage Bushing 15KV 3R

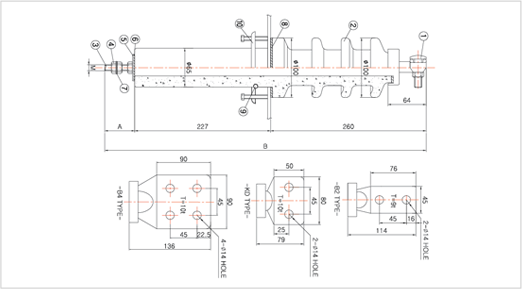

설계도 설계도
설계도
제품 사양
품목 정격전압 정격전류 규격 도번 A B C D E F T
3단 15KV 200A M12 NDBH4300 77 86 130 405 71 651 8
400A M16 NDBH4301 77 86 130 405 81 661 8
600A M20 NDBH4302 77 86 130 405 91 671 8
800A M24 NDBH4303 77 86 130 405 101 681 10
3단 15KV 1,200A M30 NDBH4304 77 86 130 405 121 701 10
2,000A M42 NDBH4306 103 109 170 455 151 850 20
3,000A M50 NDBH4308 103 109 170 455 176 875 20
번호 부품명 재질
1 부싱 터미널 황동 3종
2 애자 도기
3 심봉 동
4 너트 황동
5 와샤 황동
6 가스켓 화이바
7 와샤 황동
8 팩킹 고무 혹은 콜크
9 후렌치 알루미늄

남도제품의 특장점

남도전기공업만이 가진 특별함
30년 노하우의 기술

View
High Voltage Bushing 15KV 3R
IEC 규격 고압부싱

High Voltage
Bushing 15KV 3R

High Voltage Bushing 15KV 3R
설계도 설계도
설계도
제품 사양
품목 정격전압 정격전류 규격 도번 A B C D E F T
3단 15KV 200A M12 NDBH4300 77 86 130 405 71 651 8
400A M16 NDBH4301 77 86 130 405 81 661 8
600A M20 NDBH4302 77 86 130 405 91 671 8
800A M24 NDBH4303 77 86 130 405 101 681 10
3단 15KV 1,200A M30 NDBH4304 77 86 130 405 121 701 10
2,000A M42 NDBH4306 103 109 170 455 151 850 20
3,000A M50 NDBH4308 103 109 170 455 176 875 20
번호 부품명 재질
1 부싱 터미널 황동 3종
2 애자 도기
3 심봉 동
4 너트 황동
5 와샤 황동
6 가스켓 화이바
7 와샤 황동
8 팩킹 고무 혹은 콜크
9 후렌치 알루미늄

남도제품의 특장점

남도전기공업만이 가진 특별함
30년 노하우의 기술

View

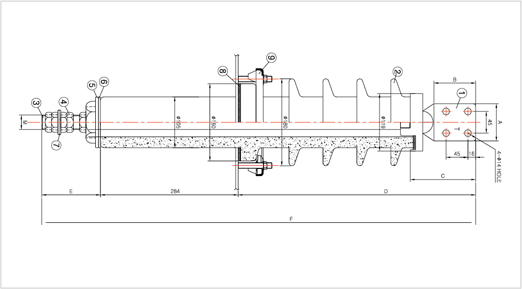

Low Voltage Bushing 25.8KV 4R
IEC 규격 고압부싱

Low Voltage
Bushing 25.8KV 4R

Low Voltage Bushing 25.8KV 4R

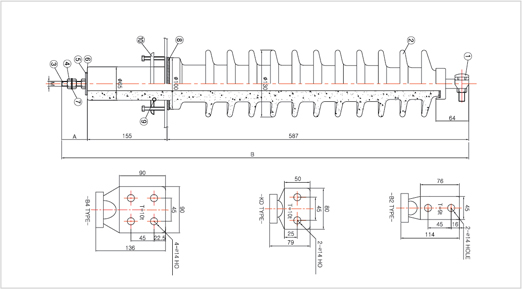

설계도 설계도
설계도
제품 사양
품목 정격전압 정격전류 규격 도번 A B C D E F T
4단 25.8KV 200A M12 NDBH4400 77 86 130 475 71 790 8
400A M16 NDBH4401 77 86 130 475 81 800 8
600A M20 NDBH4402 77 86 130 475 91 810 8
800A M24 NDBH4403 77 86 130 475 101 820 10
4단 25.8KV 1,200A M30 NDBH4404 77 86 135 550 121 955 12
2,000A M42 NDBH4406 103 109 170 525 151 985 20
3,000A M50 NDBH4408 103 109 170 525 151 985 20
번호 부품명 재질
1 부싱 터미널 황동 3종
2 애자 도기
3 심봉 동
4 너트 황동
5 와샤 황동
6 가스켓 화이바
7 와샤 황동
8 팩킹 고무 혹은 콜크
9 후렌치 알루미늄

남도제품의 특장점

남도전기공업만이 가진 특별함
30년 노하우의 기술

View
High Voltage Bushing 25.8KV 4R
IEC 규격 고압부싱

High Voltage
Bushing 25.8KV 4R

High Voltage Bushing 25.8KV 4R
설계도 설계도
설계도
제품 사양
품목 정격전압 정격전류 규격 도번 A B C D E F T
4단 25.8KV 200A M12 NDBH4400 77 86 130 475 71 790 8
400A M16 NDBH4401 77 86 130 475 81 800 8
600A M20 NDBH4402 77 86 130 475 91 810 8
800A M24 NDBH4403 77 86 130 475 101 820 10
4단 25.8KV 1,200A M30 NDBH4404 77 86 135 550 121 955 12
2,000A M42 NDBH4406 103 109 170 525 151 985 20
3,000A M50 NDBH4408 103 109 170 525 151 985 20
번호 부품명 재질
1 부싱 터미널 황동 3종
2 애자 도기
3 심봉 동
4 너트 황동
5 와샤 황동
6 가스켓 화이바
7 와샤 황동
8 팩킹 고무 혹은 콜크
9 후렌치 알루미늄

남도제품의 특장점

남도전기공업만이 가진 특별함
30년 노하우의 기술

View
